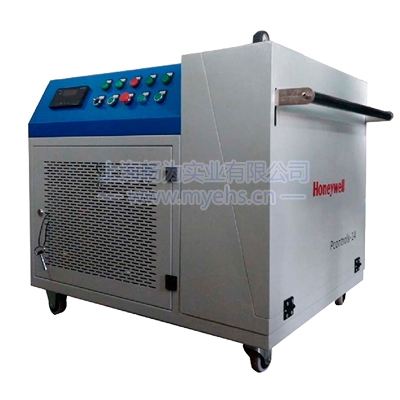

商品名称：霍尼韦尔CW‐SCBAZDKZZZ 高压空气压缩机自动控制装置

产品名称：霍尼韦尔CW‐SCBAZDKZZZ 高压空气压缩机自动控制装置

产品介绍：
   本装置采用机电一体化设计，将压缩机、充气箱、控制柜集成，外形美观，便于用户的日常操作，维护，可有效避免人为原因造成的人身和设备的安全隐患。同时，可有效提高设备的利用率，降低操作失误。保障充气安全.
   部件组成
1、控制机柜
包括钢制机柜，电路控制单元，PLC 主控单元，高压压力传感器，高压电磁阀。
2、压缩机
可根据客户需求选择 100‐‐‐320 升的不同型号压缩机。
3、充气箱
采用5mm 高强度钢板制造，有效防护极端情况下的气瓶爆破事故，避免人身伤害。根据
客户需求选则1—4 工位充气箱，可充1.4‐‐‐12 升不同型号的30Mpa 碳纤维气瓶。
操作控制流程-图片

技术参数：

操作步骤和技术要求
5.1 电动充气泵维护检查操作步骤和技术要求
5.1.1 准备好发生电器着火的消防器材和人员触电时的解救工具，在配电屏上挂上警示标志。
5.1.2 检查充气柜所有护罩是否关闭完好，电源接线有无裸露和老化现象，充气管线有无裂痕，开关是否完好，压缩机是否有接地保护。
5.1.3 检查电动机接线是否符合电压等级要求，电源电压是否正常。
5.1.5将充气柜抬至室外空气新鲜处水平放置，倾斜角不能超过5度；连接并打开控制面板电源开关；不得在明火附近使用压缩机。
5.1.6 按下自动运行按钮，5 秒后，压缩机运转，运转中一旦发现异常现象，立即按下紧急停车按钮停止使用，检查故障原因，或送交维修部门；对于三相电机的压缩机，通电后，请立即查看电机转动方向是否与箭头方向一致，如果电机反转，说明接线不正确，应立即断电，重新接线。
5.2 电动充气泵的使用操作
5.2.1 将高压软管上的充气阀与充气箱上接口阀连接后，先打开充气阀，再打开气瓶阀，整个充气系统畅通后，启动充气泵；使用时，充气柜散热板不允许有任何覆盖物，以保持良
好散热状态；充气过程中，中断不能超过10 分钟，以免CO2 进入气瓶；为保护听力免受噪音损害，在充气过程中需配戴耳罩。
5.2.2 充气过程中，每隔20 分钟系统自动排放一次冷凝水
5.2.3 气瓶达到额定压力（30Mpa）后，系统自动停机，拉开充气箱门，先关闭气瓶阀，再半关充气阀，放掉充气箱内管路余气，然后彻底关闭充气阀，然后从充气箱中瓶阀接口取下气瓶。
5.2.4 充气工作结束后，应关闭电源开关，手动打开侧面两个排污阀及充气阀，排出过滤系统中的水汽后入库存放。
5.3 电动充气泵的维护保养
5.3.1 进行任何维修工作都必须先切断电源并缷压；维护和维修只能使用原厂配件。
